德国Kroeplin数显卡规

很多客户在购买了KROEPLIN卡规后,不知如何使用,甚至有操作不当导致损坏的。松本机电针对这个问题,专门通过文字图片来讲解一下KROEPLIN卡规的使用方法和注意事项。

衷心感谢您对我们的信任、购买我们的KROEPLIN卡规。

不要尝试拆解或更换卡规的内部部件。勿调整测臂。卡规勿摔或震。保护卡规远离高温、湿度、尘土。请在+20/‐10℃的范围内使用卡规以获得更好的精度和重复性。

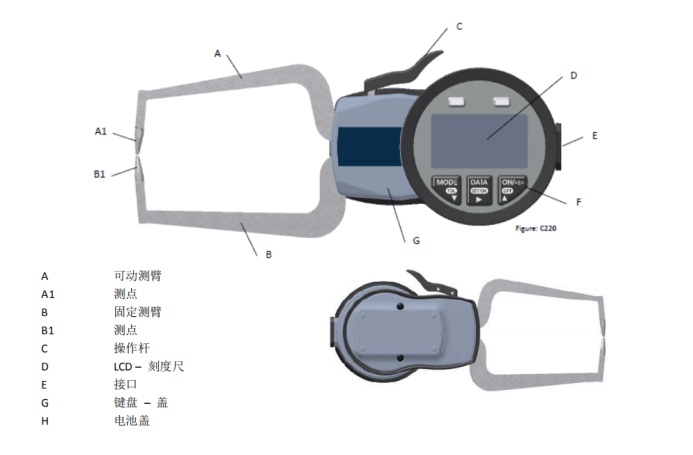

简要概述KROEPLIN卡规各部位的作用:

首次使用卡规须将随机的电池装入。 使用附带的螺丝刀拧松螺丝并打开电池盖,装入电池。更换电池后盖上后盖并拧紧螺丝。附送的电池不可充电。小心盖上电池盖,注意保持清洁。如果超过 3 个月不适用卡规,须将电池取出,电池泄漏会损坏卡规。

测量操作

完全按下测臂的操作杆,将卡规卡到测量位置。

为了保护测点(A1+B1)和可动测臂(A),将卡规放到被测位置而不要碰触工件。

测量过程中,轻握卡规,控制杆(C )应该放开。

为了获得正确的测量值,请旋转或移动卡规,从显示屏读取最小值或最大值。

每次测量序列开始前请使用量块进行对比测量(à零点调整)

卡规首次启动时启动“Absolute ‐Mode 绝对测量模式”和“Standard program 标准程序”

启动卡规时,会显示最后一次测量程序

如果在设置菜单超过 30 秒没有按任何按键,卡规会切换回最后一次使用的测量模式。设置中的改变将被采用。

Absolute ‐ Mode 绝对测量模式/Relative – Mode 相对测量模式

如果启动绝对测量模式,测量将以零点为基准进行。(此模式在首次使用或恢复出厂设置后启动) 如果启动相对测量模式,测量将以参考值(校对规)为基准进行。此模式用于比较测量。 MIN / MAX / HOLD 和 TOL 程序时,也可切换 Absolute‐/Relative – Mode 绝对测量模式和相对测量模式。

程序:TOL 公差

TOL 程序用于在测量时辅助检查公差。 公差标记(22),红色 LED(13)和绿色 LED(14)在此程序处于激活状态。 工件超差时红 LED 亮起(舍弃的工件)。 工件在公差范围内时绿 LED 亮起(好工件)。

KROEPLIN卡规在使用时出现的错误报告:

l ERR 01 – 未知输入(输入不支持)

l ERR 02 ‐ 未知输入(输入不支持)

l ERR 06 – 公差限超出接受范围

l ERR 07 – OFFSET 偏差超出接受范围 à 卡规须返回维修中心检测

l ERR 08 – 相对测量模式里的参考点超出指示范围
