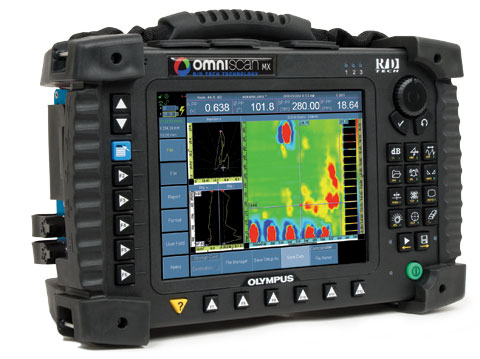

OmniScan MX ECA
用于进行涡流阵列检测。其检测配置支持32个传感器线圈(使用外置多路转换器可支持64个线圈),其工作模式可为桥式或发送接收式。其工作频率范围为20 Hz到6 MHz,带有一个可以在同一采集操作过程中使用多频的选项。苏州斯托茨机电设备有限公司是一家专业的检测设备供应商,提供各类进口量规量具、计量设备、检测仪器,并提供无损检测服务。销售产品包括盐城PMC lone Star石油量规、建湖Mueller Gage沟槽量仪、阜宁King tester便携式布氏硬度计、南通GSG螺纹量规、南京Gagemaker单项仪、甪直日本Mitutoyo三丰粗糙度仪、吴江德国马尔测高仪、张家港瑞士Trimos测高仪、瑞士sylvac数显卡尺、宝鸡石油量规、宝石螺纹量规、奥林巴斯NDT无损检测设备、Bruker布鲁克光谱仪、Fischer菲希尔仪器、Elcometer易高涂层测厚仪、海克斯康三坐标、美国Dorsey metrology投影仪、CWT气体流量计等。


涡流阵列检测

涡流阵列技术
涡流阵列技术(ECA)以电子方式驱动同一个探头中多个相邻的涡流感应线圈,并解读来自这些感应线圈的信号。通过使用多路技术采集数据, 可避免不同线圈之间的互感。

OmniScan® ECA检测配置在桥式或发射-接收模式下可支持32个感应线圈(使用外部多路器可支持的感应线圈多达64个)。操作频率范围为20 Hz~6 MHz,并能选择在同一采集中使用多频。

涡流阵列的优势
同单通道涡流技术相比,涡流阵列技术具有下列优势:

  • 检测时间大幅度降低。
  • 单次扫查覆盖更大检测区域。
  • 减小了机械和自动扫查系统的复杂性。
  • 提供检测区域实时图像,便于数据的判读。
  • 很好地适用于对那些具有复杂几何形状的部件的检测。
  • 改进了检测的可靠性和检出率(POD)。

涡流阵列探头
Olympus NDT制造的R/D Tech® ECA探头可适用于广泛的应用领域。根据缺陷的不同类型或者被测工件的形状,可以设计出不同的探头。标准探头可检测如裂纹、点蚀等缺陷,以及多层结构中如裂纹及腐蚀等近表面的缺陷。


传感器之间的多路转换技术。


涡流阵列探头可以省掉两轴扫查中的一轴,使涡流设置具有更大的灵活性。

探头可以做成不同的形状和尺寸,以更好地适应检测部件的外形。




用于腐蚀检测的发射-接收探头可以探到铝材料中6毫米(0.25英寸)的深度。


用于表面裂痕检测的发射-接收探头以及一个可选编码。

用于表面裂痕检测的绝对式探头。

请了解有关我们涡流阵列探头的更多的信息

涡流阵列软件

简单的数据采集和分析显示

采集模式显示分析模式显示
  • C扫描视图中的数据采集,可快速有效地检测缺陷。
  • 分析模式下的数据选择,可在阻抗图和带状图中浏览信号。
  • 波幅、相位和位置测量。
  • 可调彩色调色板。
  • 大尺寸阻抗平面图和带状视图,与常规单通道ECT探头检测相适应。

校准向导

  • 分步进行。
  • 一组中的所有通道可被同时校准,每个通道各有自己的增益和旋转。
  • 波幅和相位可以根据不同的参考缺陷设定。

报警

  • 3个报警输出可将指示灯、蜂鸣器和TTL输出组合到一起。
  • 可以在阻抗图中定义不同的报警区形状(扇形、长方形、环形等)。

自动探头识别和配置

  • 探头被连接后,C扫描参数和多路器的顺序即可被自动设置。
  • 频率范围保护可避免损坏探头。

分析模式下的求差工具

该功能可去除在相邻通道间的提离变化。

高级实时数据处理

采集模式显示分析模式显示
  • 实时数据插值可以改进缺陷的空间显示。
  • 使用两个频率,可生成一个MIX信号,以去除干扰信号(如:提离、紧固件信号等)。
  • 数据处理可以选用高通、低通、中值和平均滤波器。下图为一个应用实例:在搭接处边缘检测出裂纹,因为该处厚度出现急剧的变化。经滤波的数据可以改进检测效果,特别是对小裂纹而言。
采集模式显示分析模式显示
