Mentor UT相控阵探伤仪
Mentor UT超声波相控阵探伤仪
Mentor UT哪里可以买到正品,
Mentor UT采购需要报备,如果不报备 怎么采购?
苏州斯托茨机电设备有限公司专业代理Mentor UT产品

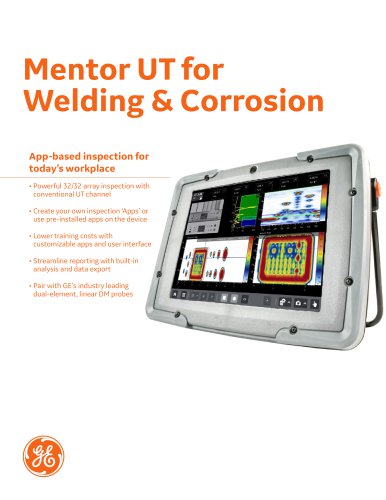

Mentor UT 是贝克休斯检测科技基于全新的仪器设计理念而设计生产的便携式超声波相控阵探伤仪,该仪器融合了最新的超声技术,电子技术及工业互联网+ 技术 。




全新相控阵超声检测理念


       贝克休斯检测科技一直致力于使用新技术提高超声检测的可靠性,检测效率,降低超声检测对人员的要求,同时降低 检测成本。相控阵超声检测技术大大提高了检测的可靠性 与效率,然而相控阵超声检测技术提高了对检测人员的要 求,增加了人员培训成本。


      为了降低相控阵超声检测对人员的要求,降低人员培 训成本,在设计相控阵超声探伤仪时采用了全开放式仪 器设计平台,将复杂的检测工艺融入自定义的向导式操 作界面,使相控阵检测探伤仪操作最大限度简单化,降 低检测人员培训成本。在仪器设计中采用了最先进的电 子技术,确保优异的性能及各种功能能够满足各种检测 要求,同时使用了最先进的工业互联网技术,使相控阵 超声数据传输,远程控制更加便捷。



Mentor UT 32:128 主机带 MUX 多路切换器


基本技术参数

尺寸(长 x 宽 x 厚)
295 mm x 230 mm x 60 mm
重量(含电池)
2.9 kg
显示屏尺寸
264mm (对角线)
分辨率
1024 x 768 像素
显示角度
± 85˚ 全方位
显示模式
室内模式室外模式可调
触摸屏
支持触摸操作
触摸屏操作模式
带手套
触摸屏表面
防划伤,防化学腐蚀
内部存储容量
128 GB
数据存储接口
USB 2.0 ,以太网,HDMI
数据存储模式
保存 C 扫描及所有 A 扫描原始数据,仪器参数设置CSV
参数设置保存
能够保存所有参数设置
图片格式
JPG 格式
报告格式
PDF 格式
Wifi 模式
Wi-fi   802.11  b, g, n  连接
远程控制
支持远程控制
连接方式
通过 inspectionworks 连接局域网和因特网
码器接口
2 轴 X-Y 输入接口
报警声音
2.7 kHz 报警声
内部电池
63 Wh 锂镍电池
外部电池
84 Wh 锂镍电池
电源输入
100 to 240 VAC 47–63 Hz 1.9 A
电池一次工作时间
内部电池 3 小时,外部电池 6 小时
电池空运要求
满足 IATA 空运要求
操作温度
-20 to +55 度
储存温度
-20 to +70 度
防护等级
IP65
防震等级
MIL-STD-810G method 516.6 Procedure V
测试认证标准
MIL-STD-810G
检测应用文件创建
Mentor Create 软件
放大功能
任一视图能放大至全屏
检测应用支内容格式
文档,JPG ,Png BMP PDF MP4
支持探头
同时支持常规探头与相控阵探头
校准功能
TCG 声速校准,探头延迟校准,自动 80%编码器校准,探头晶片检测




    超声技术参数

一次激发晶片数
1-32 晶片
支持最大晶片数
32
最多聚焦法则
1024
支持扫查模式
A 扫描,B 扫描,扇形扫描,C 扫描
激发脉冲
双极性方波
激发电压
20-150 V
电压步距
5V
脉冲宽度
50–3000 nS
脉冲延迟步距
10ns
增益
0-78dB
TCG 记录点
最多 16 点
TCG 记录点最大增益梯度
50 dB/μS
检波模式
正半波,负半波,全波,RF
带宽
0.5 MHz to 15 MHz
PRF
10 Hz  to 20 kHz
采样率
500MHz
样步距
2.5nS
采样范围
50 nS to 150 μS
A 扫描压缩
512,1024,2048,4096
频带
1 2 4 5 7.5 10 MHz and 宽频
闸门
ABIF
TOF 模式
J–Flank 波前 波后 峰值
最大波幅测量值
800% FSH
闸门开始模式
始波,IF
测量分辨率
0.05mm


MUX 多路切换器技术参数

尺寸(长 x 宽 x 厚
218 mm x 215 mm x 104 mm
重量(含电池)
2.9 kg
电池
84 Wh 锂镍电池
电源输入
100 to 240 VAC 47–63 Hz 1.9 A
最大激发晶片
32
支持最多晶片
128
聚焦法则
1024
常规通道数
1
尺寸(长 x 宽 x 厚)
295 mm x 230 mm x 60 mm
重量(含电池)
2.9 kg
显示屏尺寸
264mm (对角线)
触摸屏表面
防划伤,防化学腐蚀
支持探头
同时支持常规探头与相控阵探头
一次激发晶片数
1-32 晶片
支持最大晶片数
32

产品特性

1、全开放式的仪器操作平台

      全开放式的仪器操作平台Mentor Create 可以让用户根据自已的要求设计仪器的操作界面,根据自已的要求设计所需菜单,自已设计显示图像大小等等。


2、将检测工艺融合到应用 APP

       用户可以在 Mentor Create 软件平台自已设计并创建检测应用 APP  在设计APP 时,用户可以将检测工艺标准完全融入 APP 中,根据检测工艺设计检测流程,操作界面,操作菜单,显示界面,生成的 APP 可以运行于所有的Mentor UT 主机。


3、最大限度降低对检测人员的要求
      向导式的检测工艺流程最大限度降低了对检测人员的要求,在检测工艺流程中可以融入文档,图片,视频等内容,最大化降低检测人员犯错的概率,降低人为因素对检测结果的影响。

4、应用了最先进的电子技术
      • 240mm 超大触摸屏显示

      • 高灵敏触摸屏支持带手套进行操作

      • IP65  防护等级

      • 360 度全方位可读显示屏

      • 通过 MIL-STD-810G 标准测试认证


5、强大的相控阵功能

      • 支持 A 扫描,B 扫描,扇形扫描,C 扫描

      • 支持同时激发 32 晶片

      • 支持 128 晶片探头

      • 20KHz 超高脉冲重复频率

      • C 扫描保存所有的 A 扫描原始数据

      • 离线动态 C 扫描实时显示

      • 测量最大峰值 800%

      • 支持双晶相控阵模式


6、基于互联网+ 检测管理平台

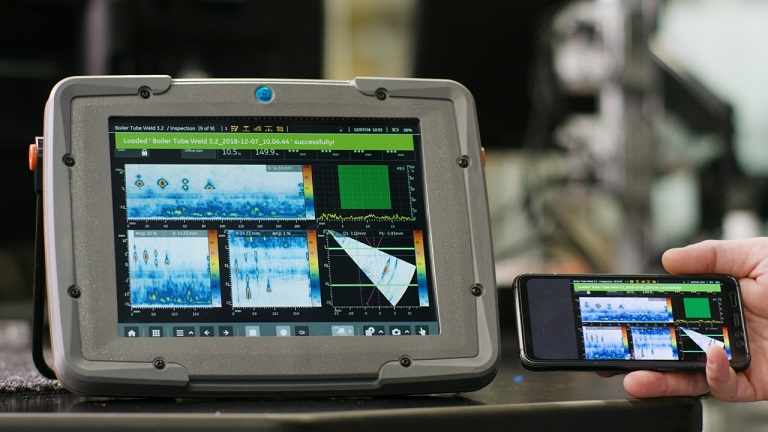

       Mentor UT 可以通过无线网络接入到互联网或局域网,通过互联网可以在全球实时共享检测界面,与全球检测专家实时互动分析显示缺陷信号,并且对Mentor UT 进行远程控制与诊断。同时在检测现场,可以同时通过多台手机,平板电脑等移动终端设备同时显示仪器界面,并对仪器进行远程控制 。
