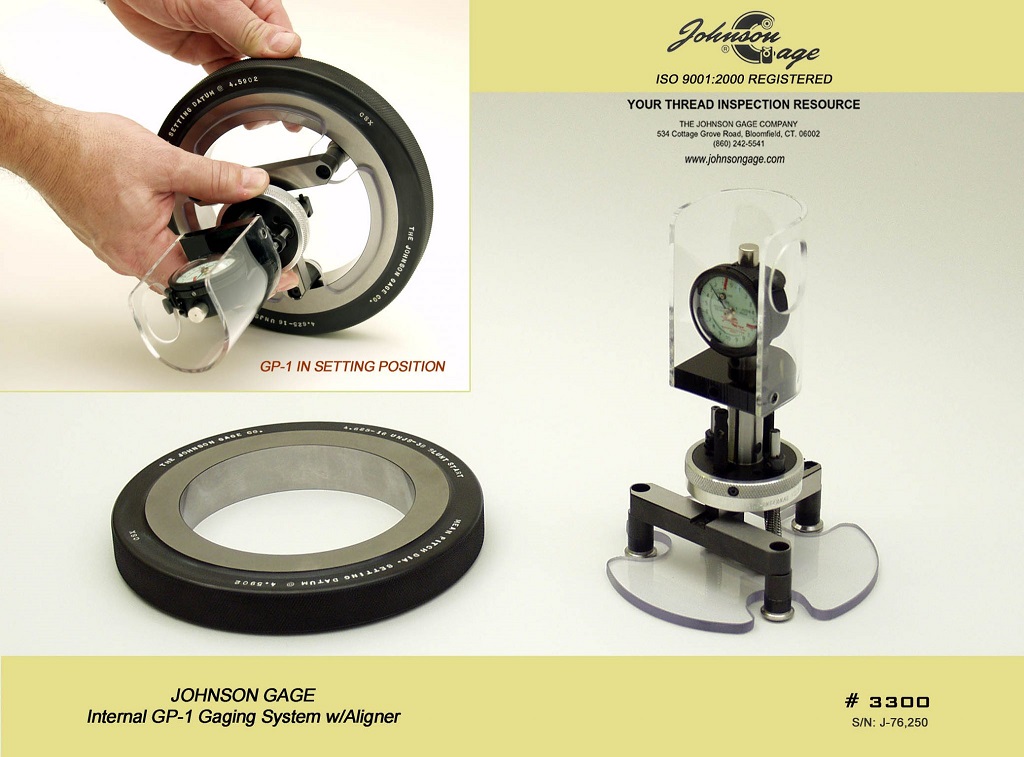

JohnsonGage(美国) 航空工业精密螺纹指示规、校准环塞规
作者:管理员    发布于:2021-01-03 12:10:08    文字:【】【】【
摘要:美国Johnsongage外螺纹量仪,用以测量外螺纹的单一中径,作用中径等参数,分三滚式测头和两瓣式测头,测量的精度高,操作简单。

美国JOHNSON GAGE(章森)螺纹测量仪可用于汽车、摩托车,航空,航天,兵器,石油,冶金化工等多个行业。

二、美国JOHNSON GAGE/章森螺纹测量仪能够精准地检查单一螺纹中径和作用中径, 并通过对比他们之间的误差来确定螺纹的质量。

测量原理:

下图1为内单扣螺纹中径测量原理图,小螺纹采用两半式测头,大螺纹采用三个独立的测头

下图2为内螺纹作用中径测量原理图两半式测头测量较小的螺纹的中径,三个独立圆柱螺纹测头测量较大螺纹中径

当螺纹是完全理想的螺纹时,单扣螺纹中径和作用螺纹中径完全相等,如果不相等,则表明螺纹的参数有误差,会影响螺纹装配时的接触面的比例.





美国JOHNSON GAGE/章森螺纹测量仪可完成如下参数测量:

采用指示表或数显表可以直接测量出螺纹中径和作用中径等综合参数的实际数值大小

可以定性的检测螺纹的螺距和牙形半角

同时测量螺纹本身的形状,如螺纹的锥度,螺纹的圆度,形状是椭圆形还是三棱形.

可以检测与螺纹基准有关的其它特征的几何参数,如同轴度、锥度、跳动、端面垂直度等其它几何尺寸和形位公差

可测量特大螺纹,最大可达M500mm和特小螺纹

可测量深孔内的螺纹

可测锥螺纹

可测丝杠螺纹(T形螺纹),细牙,粗牙,管螺纹等各种螺纹

可通过数显表采集数据,输入计算机,进行数据统计分析并打印存档



三、美国JOHNSON GAGE/章森螺纹测量仪具有如下特点:
1.
国内螺纹检验多数采用螺纹通规和螺纹止规来检验螺纹几何尺寸,通止规法的缺点是不能有效的控制中径配合间隙,不能知道螺纹的真实形状。而John gage螺纹综合测量仪完全取代通止规的检测,有效的控制关键的螺纹配合直接读出中径值,间接分析出螺距和牙形半角误差
2.
可实现以螺纹为基准,相对其他元素的跳动,圆度和垂直 。快速,批量测量,价格合理

3.测量精度 4,5,6级中级精度的螺纹可以实现特大和特小螺纹的测量,最大螺纹可达M500
4.
可以根据用户的不同需求,设计制造专用的螺纹零件测量仪器。可以用于生产现场的螺纹尺寸快速测量,也可以用于计量室的螺纹检测
